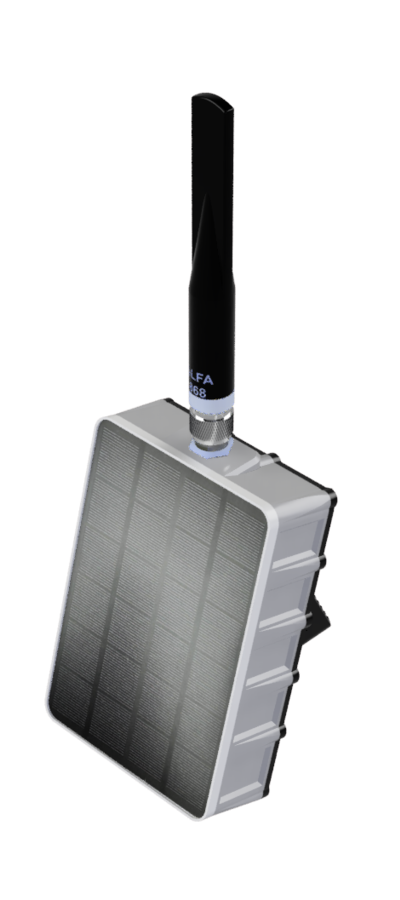

MESH-S
DIY-Überblick für Outdoor-Mesh-Experimente
Solarbetrieb
Ein praxisnaher Solaraufbau für einen DIY-Knoten.
Winter-Experimentnotizen
Telemetrie-Einblicke aus Situationen mit wenig Licht.

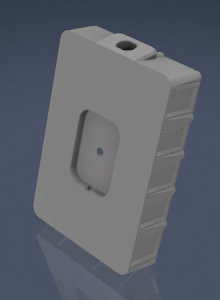

ASA-Gehäusekonzept
Gedrucktes Gehäuse für den Außeneinsatz; Ergebnisse können variieren.
Modulare DIY-Plattform
Modulares Layout mit austauschbaren Kernmodulen; Selbstmontage erforderlich.
Telemetrie-Snapshot
Home-Assistant-Telemetrie aus realem Outdoor-Einsatz.

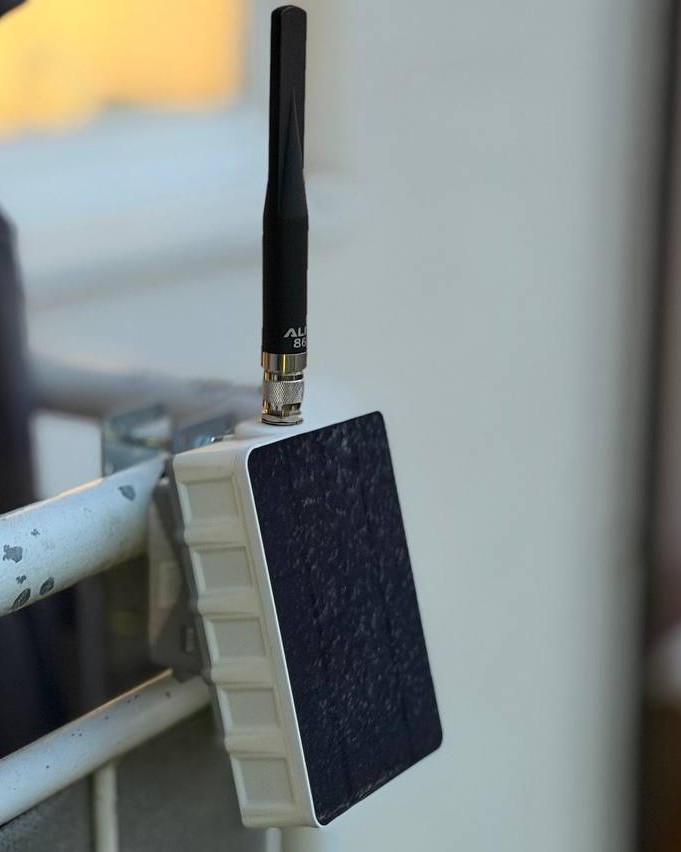

Beobachtungen im Winterbetrieb
Feuchtigkeitsaspekte
Abgedichtetes Layout-Konzept
Keine externen Schnittstellen
Das Gehäuse hat keine externen Service-Ports oder Anschlüsse. Zugriff auf die Elektronik ist nur durch Öffnen des Gehäuses möglich, wodurch potenzielle Eintrittsstellen für Feuchtigkeit reduziert werden.
Silikondichtung
Umlaufende Abdichtung
Eine durchgehende Silikondichtung kann die Gehäusehälften abdichten und die Exposition gegenüber Regen, Spritzwasser und Feuchtigkeit reduzieren.
Druckausgleichsventil
Membranbasierter Druckausgleich
Eine Druckausgleichsmembran ist dafür vorgesehen, innere Druckänderungen durch Temperaturschwankungen auszugleichen und dabei Feuchtigkeitseintritt zu begrenzen.

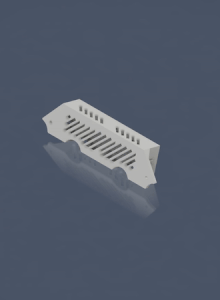

Silicagel-Fach
Passive Feuchtigkeitskontrolle
Ein internes Silicagel-Fach kann Restfeuchtigkeit binden und Kondensation in DIY-Outdoor-Experimenten begrenzen.
Aufbau in 6 Ansichten

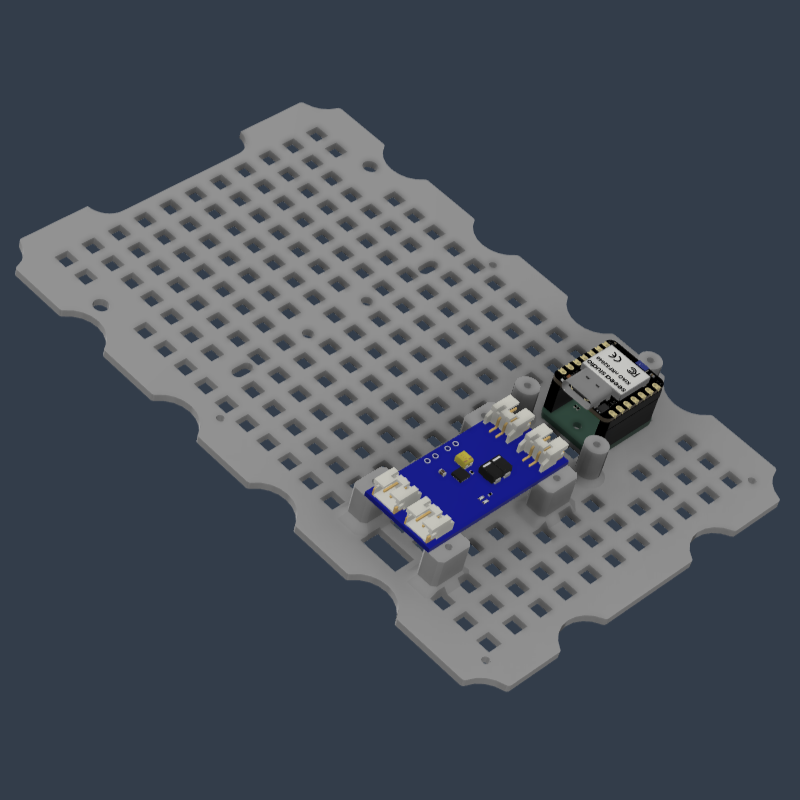

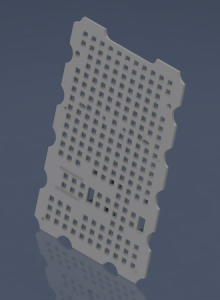

Power-Core-Layout
Platzierung von MPPT-Regler und Hauptplatine auf der Abstandsplatte; das Layout ist anpassbar.

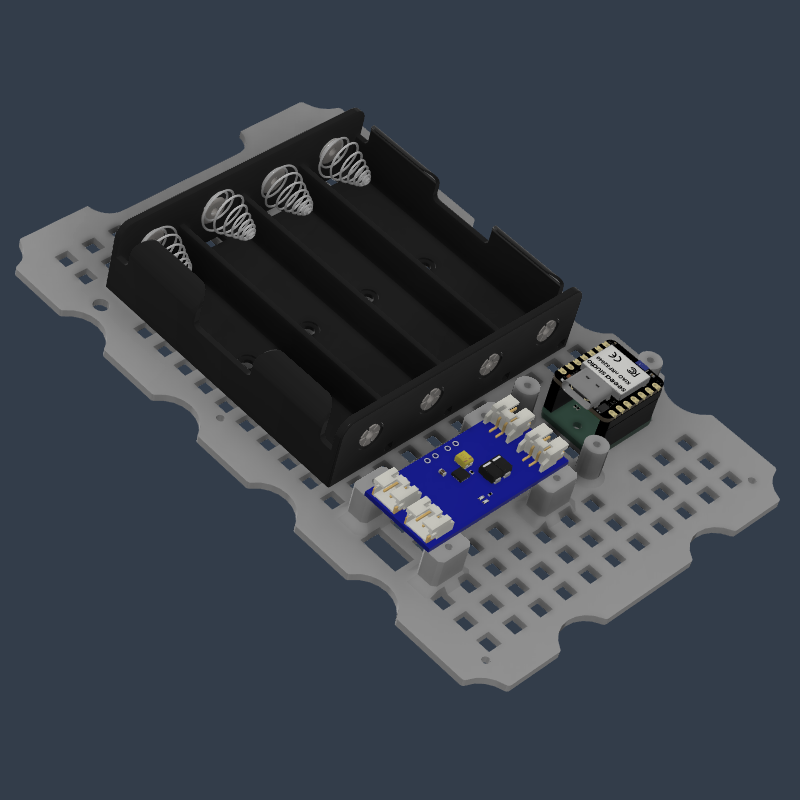

Position des Akkupacks
Lage des 4×18650-Akkupacks mit typischer Kabelführung.

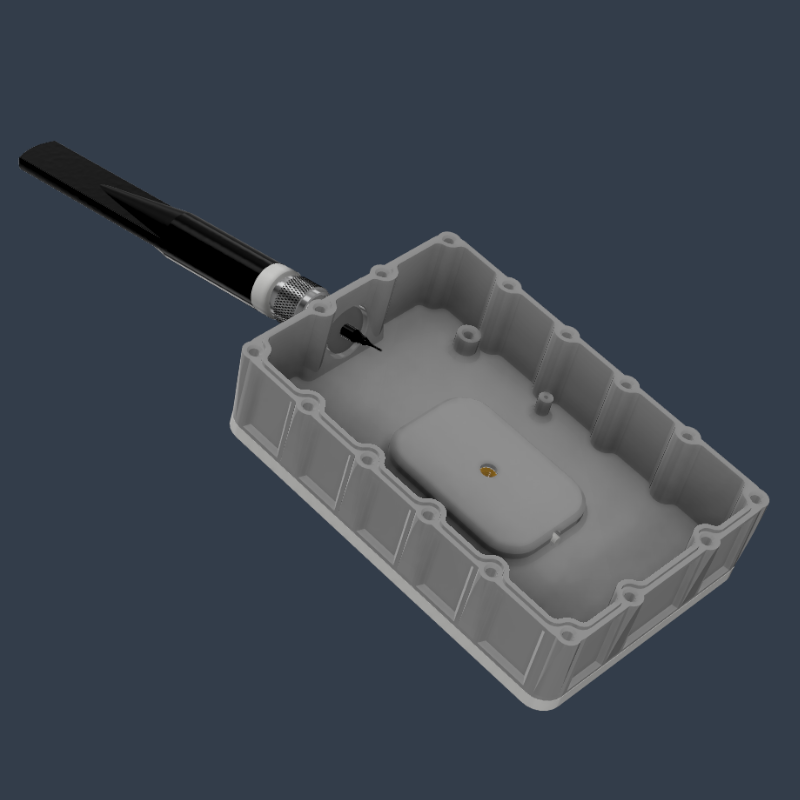

HF-Pfad
Illustrative Verlegung des HF-Pfads (U.FL → N-Type) vor dem Schließen des Gehäuses.
Dichtkonzept
Platzierung der Dichtung und Gehäuseschluss für Witterungsaspekte.

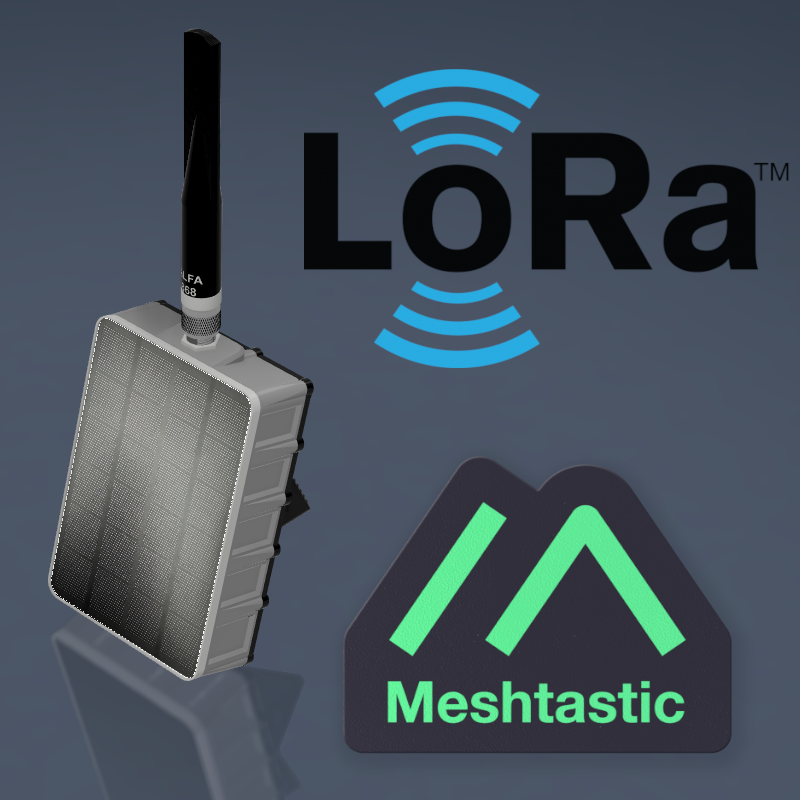

Systemcheck (Beispiel)
Checkliste für Stromprüfungen, Knotenstart und LoRa-Mesh-Konnektivität.

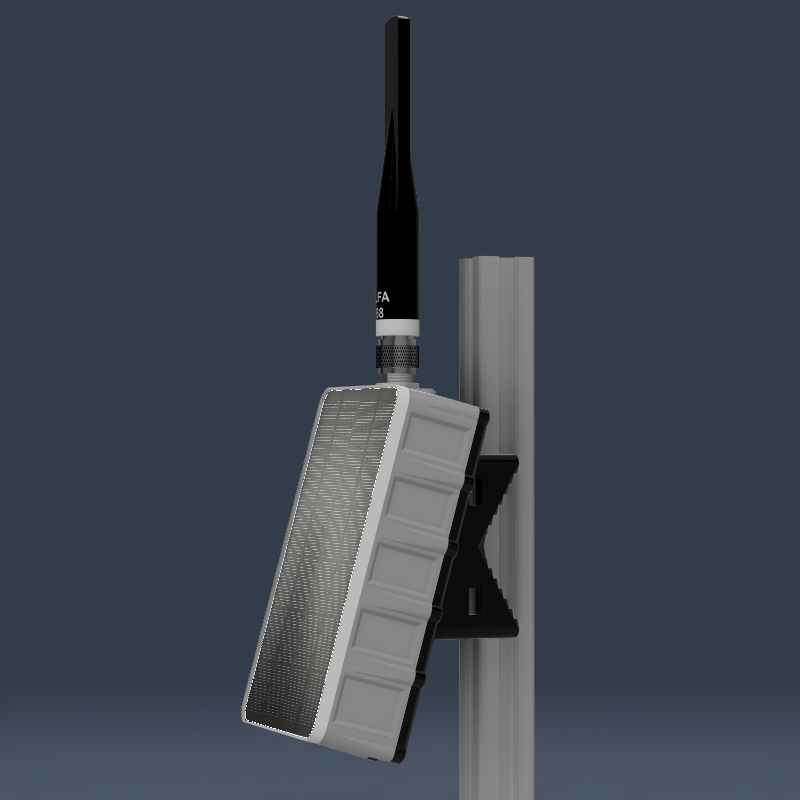

Outdoor-Montagekontext
Typischer Einsatzkontext für DIY-Aufbauten; Montage, Verdrahtung und Inbetriebnahme erfolgen durch den Erbauer.
Verdrahtung & Anschlussplan
Übersicht der empfohlenen Verkabelung für den MESH-S Solarknoten.
Direkter Anschluss ohne INA219
Grundlegende Verkabelung ohne Strom- und Spannungsmessung.

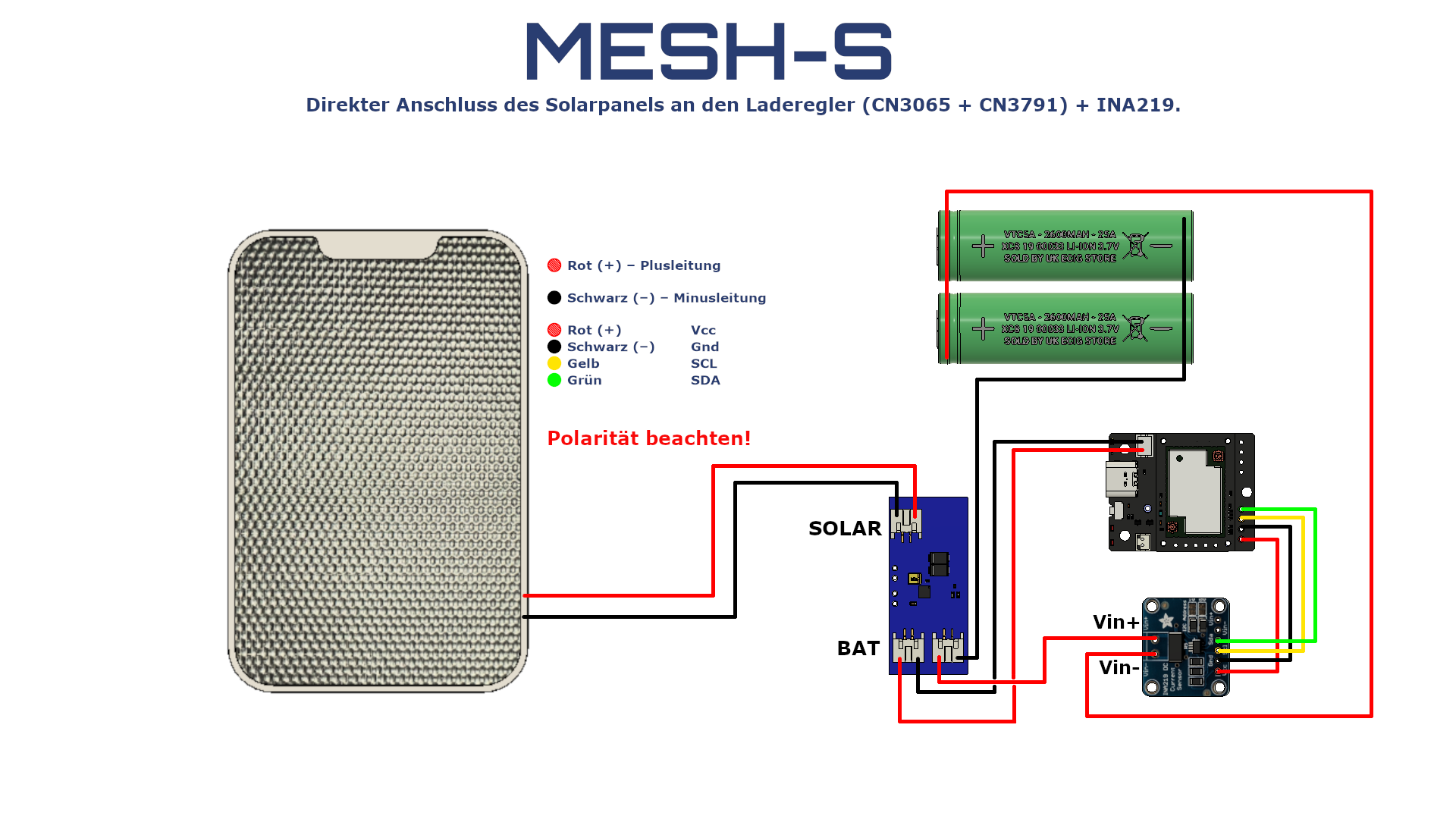

Anschluss mit INA219 (empfohlen)
Ermöglicht Strom- und Spannungsmessung für Telemetrie.
Sonderteile
Montageoptionen für DIY-Aufbauten

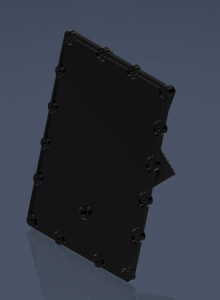

Universelles Montagesystem
Modulare Befestigungsschnittstelle
Der Montagedeckel ist als universelles Befestigungskonzept dargestellt und zeigt, wie ein DIY-Aufbau an unterschiedlichen Strukturen ohne Adapter oder Gehäuseänderungen installiert werden könnte.
Runde Strukturen
10 mm – 60 mm Durchmesser
Kompatibilität mit vertikalen und horizontalen Masten mit Durchmessern von 10 mm bis 60 mm. Zwei versetzte Befestigungsbohrungen zeigen mögliche Positionierungen und ermöglichen Kabelbinder oder Metallschellen.
Rechteckprofile
10×10 mm – 60×60 mm
Eine integrierte Profilgeometrie illustriert die Montage an rechteckigen Strukturen wie Aluminiumprofilen und Rahmen von 10×10 mm bis 60×60 mm.

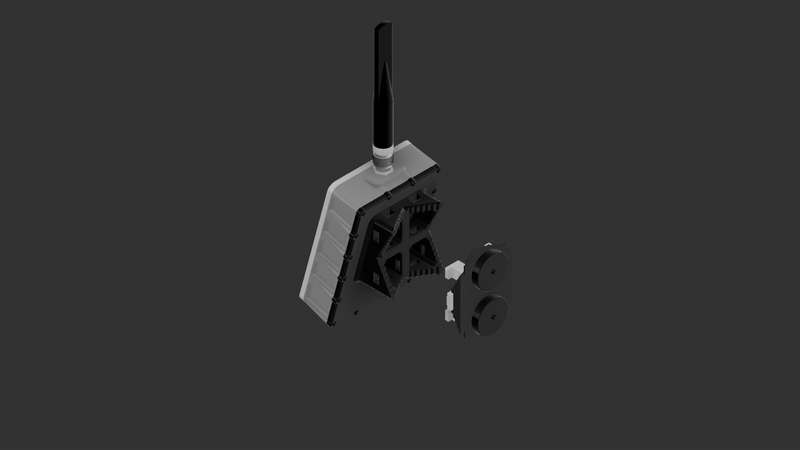

Schnellverschluss-Halterung
Optionales Zubehör
Eine Schnellverschluss-Halterung zeigt ein mechanisches Riegelsystem. Zwei Entriegelungshebel lösen vier Verriegelungsstifte und ermöglichen eine schnelle Demontage ohne Werkzeug oder Gehäusedemontage.
Magnetische Montageoption
Optionale Konfiguration
Die Halterung kann mit optionalen Hochleistungsmagneten (bis Ø56 mm) für temporäre Installationen auf Metallstrukturen kombiniert werden, wobei der Knoten entnehmbar bleibt.
Praxis-Demonstration: Universeller Montageadapter
Magnetische Befestigung
Temporäre Montage auf Metalloberflächen mit schnellem Abnehmen ohne Werkzeug.
Mechanische Fixierung ohne Magnete
Alternative Befestigung für dauerhafte Montage an Masten und Profilen.
Projekt-Rahmen
DIY-Charakter
Zuverlässigkeit und Laufzeit hängen von der Aufbauqualität, den gewählten Komponenten sowie der Sorgfalt bei Montage, Verkabelung und Abdichtung ab.
Keine industrielle Zertifizierung
Das Projekt ist nicht nach IP-, CE- oder industriellen Normen zertifiziert. Der Schutz vor Witterung basiert auf Praxistests und Langzeiterfahrung, nicht auf Laborprüfungen.
Szenarienbasierte Telemetrie
Alle Messdaten stammen aus realem Einsatz unter konkreten Bedingungen (Standort, Solarausrichtung, Klima). Ergebnisse können in anderen Umgebungen abweichen.
Kein Plug-and-Play-Produkt
MESH-S richtet sich an technisch interessierte Nutzer mit grundlegendem Verständnis für Meshtastic, MeshCore, Energieversorgung und LoRa-Netze.
Stückliste für einen DIY-Knoten
MESH-S
Technische Komponentenliste für einen MESH-S DIY-Aufbau.
| Komponente | Menge | Hinweise / Spezifikationen | Foto | Link |
|---|
Die aufgeführten Komponenten zeigen eine mögliche Teileliste.
Es wird kein Anspruch auf Vollständigkeit, Richtigkeit oder Eignung für einen bestimmten Zweck erhoben.
Alle Komponenten sind für den Selbstaufbau vorgesehen. Montage, Verdrahtung und Inbetriebnahme liegen in der Verantwortung des Erbauers.
